تفاصيل المنتج
مكان المنشأ: غوانغدونغ، الصين
اسم العلامة التجارية: Wscodyr
إصدار الشهادات: CE
رقم الموديل: تكس 1479
شروط الدفع والشحن
الحد الأدنى لكمية: قطعتين
الأسعار: Price negotiable
تفاصيل التغليف: سحب الورق + مربع محايد
شروط الدفع: L/C، D/A، D/P، T/T، , ويسترن يونيون, موني جرام
الضمان: |
1 سنة |
دعم مخصص: |
OEM ODM |
اللون:: |
اسود و ابيض |
وزن:: |
1.5 كجم |
الحجم:: |
35*32*35.5سم |
نطاق درجة الحرارة الداخلية:: |
من 0 إلى 60 درجة مئوية |
نطاق درجة الحرارة الخارجية:: |
-40 إلى 60 درجة مئوية |
دقة الحرارة:: |
± 0.2 درجة مئوية |
نطاق الرطوبة:: |
0٪ إلى 100٪ |
نطاق المطر :: |
من 0 إلى 9,999 مم |
نطاق سرعة الرياح:: |
0~50m/s |
تحديث البيانات:: |
الأربعينات |
مدى الإضاءة:: |
0~180000 لوكس |
نطاق مؤشر الأشعة فوق البنفسجية:: |
مؤشر 0~15 |
الضمان: |
1 سنة |
دعم مخصص: |
OEM ODM |
اللون:: |
اسود و ابيض |
وزن:: |
1.5 كجم |
الحجم:: |
35*32*35.5سم |
نطاق درجة الحرارة الداخلية:: |
من 0 إلى 60 درجة مئوية |
نطاق درجة الحرارة الخارجية:: |
-40 إلى 60 درجة مئوية |
دقة الحرارة:: |
± 0.2 درجة مئوية |
نطاق الرطوبة:: |
0٪ إلى 100٪ |
نطاق المطر :: |
من 0 إلى 9,999 مم |
نطاق سرعة الرياح:: |
0~50m/s |
تحديث البيانات:: |
الأربعينات |
مدى الإضاءة:: |
0~180000 لوكس |
نطاق مؤشر الأشعة فوق البنفسجية:: |
مؤشر 0~15 |
محطة الطقس اللاسلكية TX1479
جدول المحتويات
1مقدمة أساسية
2المعلمات التقنية
3وصف المظهر
4مقدمة وظيفية
5إرشادات التثبيت والتشغيل 6. إرشادات تشغيل التطبيق
7الاحتياطات
أولاً، مقدمة أساسية
1. محطة الطقس اللاسلكية المتنقلة APP لا تحتاج حقا إلى الشبكة، لا حاجة لدفع، ويمكن استخدام المنتج لمسافة غير محدودة واستخدام غير محدود.
2وظائف الكشف من هذه الآلة هي: درجة الحرارة، الرطوبة، سرعة الرياح، اتجاه الرياح، هطول الأمطار، الإضاءة، الأشعة فوق البنفسجية.
3يمكن توصيل الجهاز بالبلوتوث من خلال تطبيق الهاتف المحمول، وهو فعال دون تدخل ودون حجب على بعد 60 متر (197 قدم).
4. سيتم تحديث البيانات المعروضة في واجهة التطبيق المحمول تلقائيًا مرة واحدة كل 40 ثانية. (يمكن استخدامها كبديل للمستقبلات التقليدية)
5الجهاز يخزن 3 سنوات من البيانات التاريخية، وموقع التخزين هو بطاقة TF، والبيانات التاريخية هي 30 دقيقة.
6يمكن قراءة البيانات التاريخية من التطبيق المحمول على أساس شهري ، وسيتم قراءة البيانات التاريخية كل 30 دقيقة.
ثانياً،المعلمات التقنية
1. نطاق درجة الحرارة: -40°C~60°C ((-40°F~140°F) ، الدقة: 0.1°C، الدقة: ±0.2°C؛ 2. نطاق الرطوبة: 0%~100٪، الدقة: ±2٪؛
3نطاق سرعة الرياح: 0~50 م/ث، وضوح: 0.1 م/ث، دقة: 10%؛
4اتجاه الرياح: يتم عرض اتجاه الرياح في ثمانية اتجاهات: E، S، W، N، SE، NE، SW، NW.
5نطاق هطول الأمطار: 0~9999mm، دقة هطول الأمطار: 0.4mm، ±10%؛
6نطاق الإضاءة: 0~180000 لوكس، دقة 1 لوكس، دقة ± 10% لوكس
7نطاق مؤشر الأشعة فوق البنفسجية: 0 ~ 15 مؤشر، دقة ± 1 مؤشر.
8تغييرات في خريطة الغيوم: غائم، ملفت للنظر، ممطر، غائم.
9تحديث البيانات: يتم تحديث تردد تحديث البيانات مرة واحدة كل 40 ثانية ، ويتم استقبال واجهة التطبيق المحمول وعرضها بالتزامن.
10وضع الاتصال بالبلوتوث: مسافة الإرسال اللاسلكي بين تطبيق الهاتف المحمول والمنتج فعالة في غضون 60 مترًا ،(197 قدمًا) (في حالة عدم وجود عائق أو تدخل);
11وضع إمدادات الطاقة: بطارية قاعية 3×LR6AA 1.5 فولت
12. اكتشاف الجهد المنخفض: رمز APP يظهر إشارة حمراء لاستبدال البطارية
13الصف المقاوم للماء: الصف المقاوم للماء IPX3

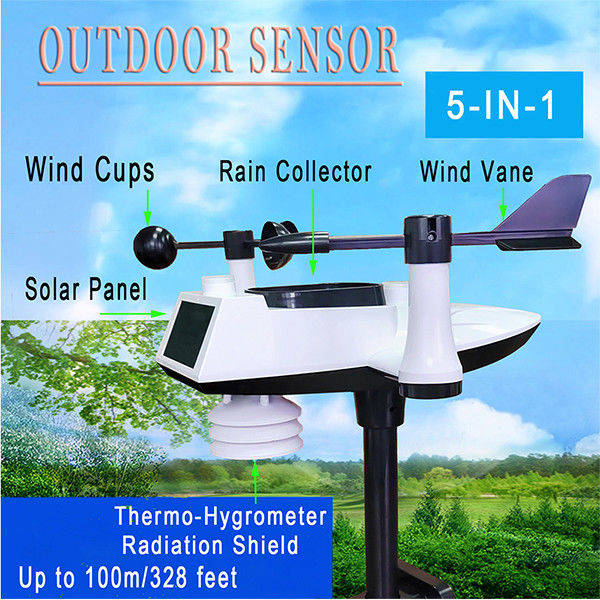

ثلاثة، وصف المظهر
D1: مكون سرعة الرياح، جمع سرعة الرياح وحجم الرياح.
D2: عنصر الأمطار، الذي يجمع الأمطار.
D3: المستوى، قم بتثبيت هذا المنتج للتحقق من الموازنة.
D4: مكون اتجاه الرياح، يجمع اتجاه الرياح وتغيرات المحور.
D5: الإضاءة فوق البنفسجية، جمع مستوى الأشعة فوق البنفسجية وكثافة الإضاءة.
D6: وحدات الطاقة الشمسية، التي تجمع أشعة الشمس لزيادة عمر البطارية.
D7: درع المستشعر.
D8: فتحة تثبيت لمسامير المنتج والعصا الداعمة.
D9: عصا الدعم
D10: القاعدة
D11: وضعية تثبيت المسمار القائم على القفل.
D12: بطاقة TF، التي تخزن البيانات التاريخية.
D13: مؤشر انبعاث الإشارة.
D14: حجرة البطارية.
D15: غطاء البطارية
D16: منفذ الأمطار.
D17: الهوائي الخارجي Bluetooth.
D18: موقع المسامير القائمة على القاعدة والعصا الداعمة.
الرابع: مقدمة وظيفية
1تحميل وتثبيت التطبيق المحمول: (انظر البند 6 تشغيل التطبيق لمزيد من التفاصيل) أ. مسح رمز QR في الدليل باستخدام هاتفك المحمول، وتنزيله وتثبيته. البحث عن wscodyr على جوجل بلاي، والعثور على التطبيق لتحميل وتثبيت؛ متطلبات التثبيت، تسمح بتشغيل تحديد موقع الهاتف المحمول، تسمح بتشغيل بلوتوث 2.TX1479 المنتج يعمل:مشحونة بـ 3 بطاريات قاعية LR6AA 1.5V ، يومض مؤشر D13 11 مرة باستمرار ، مرة واحدة كل 5 ثوان ، ويمض مرة واحدة كل 40 ثانية بعد دخول المنتج إلى حالة العمل الطبيعية; 3. TX1479 المنتج والاتصال الهاتفية APP:
أ. افتح برنامج التطبيقات المتنقلة للاتصال بهذا المنتج.
بعد نجاح الاتصال، سيبدأ التاريخ والوقت في تحديث وتزامن الهاتف، وسيكون تاريخ البيانات التاريخية والوقت على بطاقة TF دقيقين،وتاريخ ووقت المنتج الافتراضي (1/1/2024 12:00:00)
(ملاحظة: يجب توصيل منتجات TX1479 مع APP مرة أخرى لمزامنة التاريخ والوقت في كل مرة يكون فيها انقطاع الطاقة)
بعد نجاح الاتصال، وظائف عرض واجهة التطبيق المحمول هي: درجة الحرارة والرطوبة وسرعة الرياح واتجاه الرياح والمهطولات والإضاءة والأشعة فوق البنفسجية،يتم تحديث بيانات واجهة التطبيق المتنقل كل 40 ثانية، والبيانات التاريخية هي 30 دقيقة، ويمكن للمستخدم تخصيص القراءة الشهرية والاستعلام.
مسافة الإرسال: فعالة في غضون 60 متر من مسافة الإرسال، (197 قدم) (في حالة عدم وجود عائق أو تداخل)
4جمع درجة الحرارة والرطوبة:
بعد تشغيل المنتج ، يبدأ مستشعر درجة الحرارة والرطوبة في جمع البيانات ، ويتم تحديثها باستمرار ومستقرة.
5معايير اكتساب الرياح: 0~50 م/ث
6تحديد اتجاه الرياح: 8 اتجاهات
7معايير جمع الأمطار: 0~9999mm
8نطاق اكتساب الإضاءة: 0~180000 لوكس
تلقي مرة واحدة في أول 10 دقائق في 40s ، ثم التبديل إلى استقبال متزامن مرة واحدة في 4 دقائق ، (للتقليل من استهلاك الطاقة واستهلاك الطاقة)
9نطاق مؤشر الأشعة فوق البنفسجية: 0 ~ 15 مؤشر ، يمكن للمستخدمين القيام بحماية مناسبة عند الخروج ؛
10الطاقة الشمسية: زيادة عمر البطارية، (ملاحظة: من الأفضل تثبيت اللوحة الشمسية في اتجاه S) ؛
11تكوين بطاقة.TF:
مجموعة متوافقة مع السعة: 128MB ~ 32G ، TF أو بطاقة SD ؛ (ملاحظة: سنة واحدة من البيانات تحتل 2MB فقط).
عندما يتم تحميل المنتج في بطاقة TF ويتم إخراج بطاقة TF، يرجى إخراج
4 / 13
البطارية أولاً لإيقاف تشغيلها، ثم العمل لمنع تلف البطاقة وفقدان البيانات.
d.TF التنسيق الافتراضي للبيانات التاريخية المخزنة على البطاقة هو Execl، ويمكنك أيضا اختيار وضع فتح txt.
يخرج المستخدم بطاقة TF بعد إيقاف تشغيل الكهرباء، ويضعها في قارئ البطاقات لتسليمها، ويربطها بالكمبيوتر ويفتحها لتحديد الشهر لعرض البيانات التاريخية.
خمسة: إرشادات التثبيت والتشغيل
1- تركيب المنتج: فتح الصندوق، وإخراج الملحقات المنتج، حزمة الملحقات؛
ج: تحميل نصف دائرة علامة سرعة الرياح في اتجاه نصف دائرة العمود، وقفل المسامير (انظر الشكل أ بعد التثبيت) ؛,ويتم توفير قطع الغيار PA2.3 * 8mm مسبقاً في حزمة الملحقات.
ب: إدخال نصف الدائرة المقابلة لنصف الدائرة من العمود، وقفل المسامير، (انظر الشكل ب بعد التثبيت) ؛وقطع الغيار PA2.3*8mm متوفرة مسبقاً في حزمة الملحقات)
2تثبيت المنتج: إخراج المنتج وتحميله في قضيب الدعم D9، وقفل ورقة D8 الألومنيوم 20 * 8 * 2.5mm و M4 * 6mm المسامير؛(الصفيحة الألومنيوم ومسامير M4 يتم إغلاقها مسبقًا في وضع D8 في المصنع);
3تثبيت المنتج: افتح غطاء البطارية، وتحميل 3 بطاريات قاعية LR6AA 1.5V تتوافق مع المستويات الإيجابية والسلبية، في هذا الوقت،ترى D13 بت LED لامعة 11 مرة متواصلة، وبعد ذلك 40S يلمع مرة واحدة هو الطبيعي، قفل غطاء البطارية؛وقد تم تركيب بطاقة TF في فتحة بطاقة TF في وضعية D13 في المصنع).
4اختبار قبل المنتج: إصلاح بعد تأكيد أن الاختبار طبيعي.
(التفاصيل: الرجاء الرجوع إلىإلى دليل تشغيل APP للاختبار)
تحميل التطبيق الخاص على الهاتف المحمول وتثبيته.
ب. افتح برنامج التطبيق المحمول للعثور على اسم المنتج XT1479 والاتصال بهذا المنتج. ج. بعد نجاح الاتصال، سيتم بدء التاريخ والوقت لتحديث وتزامنة الهاتف،و تاريخ البيانات التاريخية والوقت على بطاقة TF ستكون دقيقة، وتاريخ ووقت المنتج الافتراضي (1/1/2024 12:00:00)
(ملاحظة: يجب توصيل منتجات TX1479 مع APP مرة أخرى لمزامنة التاريخ والوقت في كل مرة يكون فيها انقطاع الطاقة)
بعد نجاح الاتصال، وظائف عرض واجهة التطبيق المتنقل هي: درجة الحرارة، الرطوبة، سرعة الرياح، اتجاه الرياح، هطول الأمطار، الإضاءة، الأشعة فوق البنفسجية،يتم تحديث بيانات واجهة التطبيقات المتنقلة تلقائيًا كل 40 ثانية، والبيانات التاريخية هي 30 دقيقة، ويمكن للمستخدم تخصيص القراءة الشهرية والمرجع؛
5- تركيب المنتج وتثبيته:
a. هناك إشارة N وعلامة الأسهم على غلاف المنتج، وعندما يتم تثبيتها (اتجاه N إيجابي) ، فإنه يتوافق مع اتجاه إشارة N على غلاف المنتج.
(ب) تحتوي الغلاف العلوي لللوحة الشمسية على كلمة (S) ، ويتم وضع التركيب في الاتجاه الإيجابي لـ (S) ، بحيث يمكن للطاقة الشمسية تحويل الطاقة الكهربائية بشكل أكثر فعالية.
(ج) تثبيت قاعدة المنتج بأربع مسامير KA4.0*40mm، وتحقق من توازن المستوى.
ستة،مبادئ توجيهية تشغيل التطبيقات بيئة تشغيل التطبيقات
1نسخة متوافقة من بيئة تشغيل IOS متوافق مع نظام التشغيل iOS 8.0 أو أعلى نسخة أندرويد متوافق مع نظام أندرويد 5.1 أو أعلى (لا يتم دعم الأجهزة اللوحية) 3. تحميل وتثبيت التطبيق:
3.1تشغيل الهاتف، (تشغيل موقع الهاتف، تشغيل بلوتوث الهاتف) ،
3.2الطريقة 1: ابحث عن wscodyr على جوجل بلاي لتنزيل وتثبيت.
3.3طريقة 2: مسح رمز QR على دليل أو مربع لون، تحميل وتثبيت التطبيق.
(إذا لم يتم التعرف على برنامج المسح، يرجى استبداله برنامج مسح آخر)
3.4. قم بمسح رمز QR --- حدد متصفح التنزيل، حدد تنزيل APK في الصين، واختيار Google play لتنزيل وتثبيت في الخارج:
3.5. بعد تثبيت حسنا، فتح التطبيق لعرض واجهة الرئيسية، انقر على زر الإعدادات في أعلى اليسارالزاوية، انقر فوق الأجهزة المتاحة، ودخول واجهة الأجهزة المتاحة، كما هو موضح في الشكل 2 أدناه:
3.6انقر فوق الأجهزة المتاحة، أدخل البحث عن اسم المنتج، ابحث عن اسم المنتج، واختيار اسم المنتج المقابلة، مثل:
TX1479-XXXX، انقر على الاتصال لدخول الواجهة الرئيسية، سيتم تحديث بيانات الواجهة الرئيسية من APP تلقائيًا مرة واحدة في 40 ثانية،كما هو مبين في الشكل التالي للمستخدمين لمشاهدة:
3.7حدد القسم الرابع لعرض البيانات التاريخية، ويمكن للمستخدم اختيار عرض البيانات حسب الشهر، وسيتم تحديث البيانات التاريخية كل 30 دقيقة.
3.8 إعدادات الوحدة
في الواجهة الرئيسية من التطبيق، انقر على زر الإعداد في أعلى اليسارالزاوية، انقر فوق Uints إعداد، يمكن للمستخدم تعيين الوحدة وفقا للاحتياجات الفعلية، لا حاجة إلى حفظ، بعد الانتهاء من الإعداد، انقر فوق الرمز في الزاوية العلوية اليسرى للعودة،كما هو مبين في الشكل التالي:
(يعتمد عرض الوحدة على قيمة الوحدة الأولى كوحدة افتراضية للنظام ، ويمكن للمستخدم تعيين الوحدة بحرية وفقًا لمتطلبات).
سبعة، الاحتياطات
1تحذير من الجهد المنخفض:
عندما يلمع رمز البطارية تحذيرًا ، يرجى استبدال البطارية في الوقت المناسب لتجنب تلقي البيانات والبيانات التاريخية غير الطبيعية.
2التطبيق المحمول لا يستطيع استلام بيانات الوحدة الخارجية:
a. تحقق من المسافة، الاتصال بالبلوتوث ساري المفعول في غضون 60 متراً، (يتم قياسه دون حجب الكائن ولا وجود تدخل) إذا كان الأمر كذلك، يرجى تقصير المسافة.
تأكد من أن الوحدة الخارجية طبيعية، تحقق من فولتاج البطارية، وإيقاف تشغيل الطاقة والانتظار لأكثر من 30 ثانية لإعادة تشغيل الطاقة،وترى أن الضوء عند البطارية يلمع لمصدر الطاقة هو الطبيعي.
3إعداد وقت البيانات التاريخية:
a. في كل مرة يحدث فيها انقطاع التيار الكهربائي للمنتج ، يجب إعادة توصيله مرة واحدة ، فتح تطبيق الهاتف المحمول ،السماح لفتح بلوتوث --- فتح تحديد الموقع --- البحث عن نموذج المنتج - انقر لدخول، تم تحديث وقت النجاح عبر الإنترنت ، ويمكن لواجهة APP أن ترى أن بيانات المنتج طبيعية.
البيانات التاريخية هي 30 دقيقة، ويمكن للمستخدمين اختيار قراءتها وعرضها حسب السنة والشهر. (يتم زيادة السنة والشهر تلقائيًا)
4مشاكل في اتصال المنتج و APP:
أ. البرمجيات الخاصة لـ Mobile APP للبحث عن نموذج المنتج للاتصال، (لا تستخدم بلوتوث الهاتف المحمول للاتصال بنموذج المنتج).
ب. في كل مرة يكون فيها المنتج تعطل في التيار الكهربائي، يجب إعادة توصيله، بعد نجاح الاتصال، سيتم تحديث البيانات على الواجهة الرئيسية لـ APP مرة واحدة كل 40 ثانية.وسيتم تحديث وقت البيانات التاريخية تلقائيًا للسجل.
5. تطبيق تحميل واستخدام الملاحظات:
البحث عن wscodyr على جوجل بلاي لتنزيل وتثبيت.
ب. مسح رمز QR على الدليل لتنزيل وتثبيت.
c. لا تدعم بعض برامج مسح رموز QR، وبعض إصدارات الهواتف المحمولة منخفضة جدًا أو قديمة جدًا لدعمها، يرجى تغيير هاتفك المحمول أو علامات أخرى للهواتف المحمولة لاستخدامها.
الوافدين الجدد
1لا توجد شبكة ولا تكلفة مطلوبة
2يمكن أن يكون اتصال بلوتوث من المنتج عن بعد 60 متر للتحقق من البيانات في الوقت الحقيقي.
3بطاقة TF مدمجة، تصل إلى 32GB، يمكن إيقاف تشغيل لتحصل على البطاقة واستخدام قارئ البطاقة للتحقق من 3 سنوات من البيانات التاريخية.
