تفاصيل المنتج
مكان المنشأ: غوانغدونغ، الصين
اسم العلامة التجارية: Wscodyr
إصدار الشهادات: CE
رقم الموديل: WS3040
شروط الدفع والشحن
الحد الأدنى لكمية: قطعتين
الأسعار: Price negotiable
تفاصيل التغليف: سحب الورق + مربع محايد
شروط الدفع: L/C، D/A، D/P، T/T، , ويسترن يونيون, موني جرام
الضمان: |
1 سنة |
دعم مخصص: |
OEM، ODM |
اللون:: |
الأسود والفضة |
وزن:: |
1.8 كجم |
الحجم:: |
18.5*12.3*2.3 سنتيمتر |
نطاق درجة الحرارة الداخلية:: |
من 0 إلى 60 درجة مئوية |
نطاق درجة الحرارة الخارجية:: |
-40 إلى 60 درجة مئوية |
دقة الحرارة:: |
±1.0°C |
نطاق الرطوبة الداخلي/الخارجي:: |
20٪ إلى 99٪ |
نطاق المطر :: |
من 0 إلى 9,999 مم |
نطاق سرعة الرياح:: |
0~50m/s |
تحديث البيانات:: |
الأربعينات |
الضمان: |
1 سنة |
دعم مخصص: |
OEM، ODM |
اللون:: |
الأسود والفضة |
وزن:: |
1.8 كجم |
الحجم:: |
18.5*12.3*2.3 سنتيمتر |
نطاق درجة الحرارة الداخلية:: |
من 0 إلى 60 درجة مئوية |
نطاق درجة الحرارة الخارجية:: |
-40 إلى 60 درجة مئوية |
دقة الحرارة:: |
±1.0°C |
نطاق الرطوبة الداخلي/الخارجي:: |
20٪ إلى 99٪ |
نطاق المطر :: |
من 0 إلى 9,999 مم |
نطاق سرعة الرياح:: |
0~50m/s |
تحديث البيانات:: |
الأربعينات |

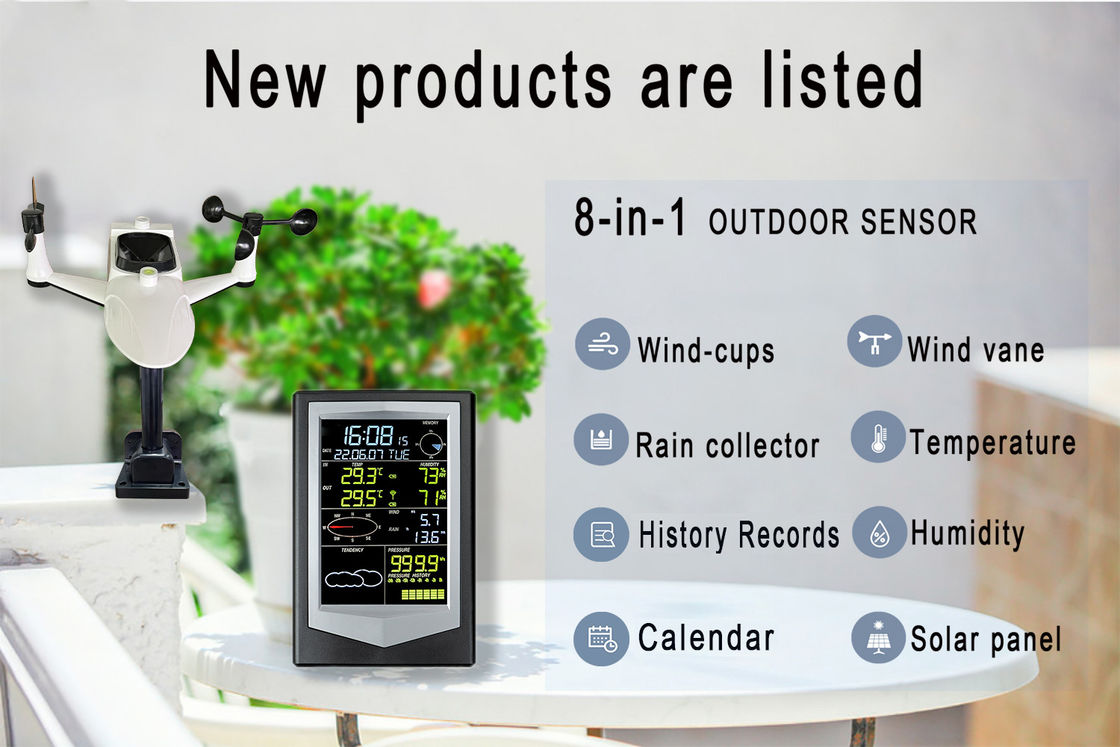

محطة الطقس اللاسلكية متكاملة للغاية استهلاك طاقة منخفضة التثبيت السريع
المحتوى
مقدمة الوظيفة
المعلمات التقنية
تعليمات على الشاشة
وصف الزر
إعدادات الأزرار
تعليمات التجميع
خطوات استخدام المنتج
الاحتياط
المعلمات التقنية
A>معايير الوحدة الداخلية.
1.التقويم الدائم: تنسيق العرض: السنة، الشهر، اليومنعم نعم نعم2.عرض الساعة: شكل عرض الوقت: شكل 24 ساعة.3نطاق درجة الحرارة: 0°C~60°C ((32°F~140°F) ، الدقة: ±1°C.4نطاق الرطوبة: 20٪ ~ 99٪ ، الدقة: ± 5٪.5نطاق ضغط الهواء: 600 ~ 1100hpa، الدقة: ± 3 hpa.6ساعة الإنذار: الساعة تملأ وتستمر الصوت لمدة دقيقة واحدة.7مصدر طاقة بطارية جافة: بطارية قاعية جافة 3 × LR6AA1.5V.8. عمر البطارية: حوالي 2 ~ 4 أشهر، يرجى استخدام مصدر الطاقة الخارجي عندما يتم استخدام الضوء الخلفي في كثير من الأحيان لإضاءة.9مصدر الطاقة: كابل بيانات USB أو مصدر الطاقة يمكن أن يكون DC 5V.10اكتشاف الجهد المنخفض: الرمز يضيء للإشارة إلى استبدال البطارية.
ب>معايير الوحدة الخارجية
1نطاق درجة الحرارة: -40°C~60°C ((-40°F~140°F) ، الدقة: ±1°C.
2نطاق الرطوبة: 20٪ ~ 99٪، الدقة: ± 5٪.
3نطاق سرعة الرياح: 0~50m/s، الدقة: 1m/s.
4اتجاه الرياح: يتم عرض اتجاه الرياح في ثمانية اتجاهات: E، S، W، N، SE، NE، SW، NW.
5نطاق هطول الأمطار: 0~9999mm، دقة هطول الأمطار: 0.4mm.
6نقل البيانات: تردد نقل البيانات مرة كل 40 ثانية.
7وضع الإرسال: الإرسال اللاسلكي 433 ميغاهرتز، فعالة في غضون 100 متر من مسافة الإرسال، (في حالة عدم وجود عائق ولا تداخل).
8مصدر طاقة بطارية جافة: بطارية قاعية جافة 2 × LR6AA1.5V.
9عمر البطارية: 4-6 أشهر
10اكتشاف الجهد المنخفض: يضيء الرمز لتحث على استبدال البطارية.
11درجة مقاومة للماء: مستوى مقاومة للماء 3.
تعليمات على الشاشة
الشاشة المكشوفة الكاملة من هذه الوحدة، بعد أن يقوم المستخدم بشحن البطارية، سيتم عرض جميع الرموز لمدة ثانيتين.
A1.A2. الخيار ليس له هذه الوظيفة
A3 رمز ساعة المنبه، المستخدم يحدد ساعة المنبه، وسيعرض رمز ساعة المنبه الرقم الحالي.
A4. الساعة، يمكن للمستخدم الضغط يدويا على الزر لضبط،
تقويم دائم، يمكن للمستخدمين الضغط يدويا على الزر لتحديد التقويم الدائم،
A6، عرض درجة الحرارة الداخلية، يمكن للمستخدم تخصيص وحدة الإعداد، (°C/°F).
عرض الإنذار، يمكن للمستخدمين تخصيص الإنذار العالي والإنذار المنخفض.
A8، عرض درجة الحرارة في الخارج، يمكن للمستخدم تخصيص وحدة الإعداد، (°C/°F).
A9. عرض الإنذار، يمكن للمستخدمين تخصيص إنذار عالية وانذار منخفض.
A10، عرض اتجاه الرياح، E، S، W، N، SE، NE، SW، NW ثمانية اتجاهات.
A11 تظهر خريطة الغيوم أن تغير المناخ يظهر أنه غائم ومشمس وممطر وغائم وتغيرات الاتجاه.
A12، رمز USB، هذا المنتج متصل بالحاسوب من خلال كابل بيانات USB، أي يتم عرض رمز USB.
A13: عرض تخزين البيانات، يتم عرض حالة تخزين البيانات للآلة.
A14، عرض يوم الأسبوع، يمكن للمستخدمين الضغط يدويا على الزر لتحديد.
يمكن تخصيص عرض الرطوبة ، وعرض الرطوبة الداخلية ، والرطوبة العالية والإنذار المنخفض.
يمكن تخصيص عرض الرطوبة ، وعرض الرطوبة في الهواء الطلق ، والرطوبة العالية والإنذار المنخفض.
A17، عرض هطول الأمطار، يمكن تخصيصها لضبط الوحدة، مم، بوصة، هطول الأمطار عالية والنخفضة الإنذار.
A18، عرض سرعة الرياح، يمكن تخصيصها لتحديد الوحدات، م/ث، كم/ساعة، ميل في الساعة، عقدة، bft، إنذار سرعة الرياح.
A19. عرض الضغط الهوائي، وحدة ضبط قابلة للتخصيص، hPa، inHg، mmHg، إنذار ضغط الهواء العالي والمنخفض.
A20، الرسم البياني للضغط الباروميتر، إعدادات قابلة للتخصيص، الرسم البياني للضغط الباروميتر لمدة 12 ساعة أو 24 ساعة.
وصف الزر
غطاء البطارية، موقع مقصورة البطارية
B2 زر وظيفة MODE، اضغط واحتفظ بزر MODE لمدة 3S ثانية، ودخل وضع الإعداد عندما يلمع الوقت، مما يوفر للمستخدمين مجموعة متنوعة من إعدادات الوظيفة.
B3، زر NEXT، في وضع الإعداد، اضغط على زر NEXT لتحديد وظيفة واحدة لتكرار الدورة، وتوفير إعدادات المستخدم.
B4. + مفتاح، في وضع الإعداد، اضغط على + مفتاح لتحديد زيادة البيانات.
B5: - مفتاح، في وضع الإعداد، الضغط القصير - مفتاح لتحديد انخفاض البيانات.
B6 تعيين مفتاح SET/HISTORY: بعد تعيين قيمة الإنذار في ساعة الإنذار أو وضع الإنذار العالي والمنخفض ، يحتاج المستخدم إلى الضغط على زر SET/HISTORY ،وسيتم عرض رمز الإنذار على الشاشة ليكون فعالا، ويمكن أيضًا الضغط على زر SET / HISTORY لإلغاء رمز ساعة المنبه في هذا الوضع.
B6 زر SET/HISTORY للتحقق من البيانات التاريخية: في وضع العمل العادي، اضغط واضغط على زر SET/HISTORY لمدة 3 ثوان
البيانات التاريخية في الدائرة العلوية اليمنى يلمع ودخلت في وضع البيانات التاريخية، اضغط على زر ( - / +) لعرض البيانات التاريخية.
B7 مفتاح اللمس الضوء: لمسة قصيرة مرة واحدة يمكن أن تضيء الإضاءة الخلفية بعد 36 ثانية من التطفئة التلقائية، والضغط لفترة طويلة لمدة 3 ثواني للاستماع إلى الإضاءة الخلفية على الدوام،إلغاء الضوء المستمر الضغط الطويل لمدة 3 ثواني لإسقاط صوت، 36 ثانية بعد إطفاء. (لا ينصح بتعيين تشغيل ثابت من أجل طاقة البطارية).
WS3030 الخيار لا يحتوي على هذه الوظيفة، مفتاح لمسة خفيفة.
ب 8، منفذ بيانات USB: توصيل إلى برنامج الكمبيوتر الشخصي عبر كابل بيانات USB لقراءة البيانات التاريخية المخزنة في المنتج.
يمكن للمستخدم تشغيل المنتج عبر كابل USB.
B9. DC: يمكن لمستخدمي منفذ DC استخدام مصدر الطاقة DC5V لتزويد المنتج بالطاقة.
ب10: القفاز: يتم وضع المنتج على إطار الدعم.
إعدادات الأزرار
1إعداد الساعة:في وضع التشغيل، اضغط واحتفظ بالضغط على زر (MODE) لمدة 3S ثانية، في هذا الوقت، يمكنك أن ترى رقم ساعة الشاشة يلمع، مما يشير إلى أنك دخلت وضع إعداد الساعة،الضغط القصير على زر (+/-) لتحديد وقت الساعة، الضغط القصير على زر ( NEXT) لإدخال الدقيقة، الضغط القصير على زر (+/-) لضبط الدقيقة، بعد تعيين الساعة،اضغط و امسك زر (MODE) لمدة 3 ثواني لحفظ الخروج لإكمال الإعداد.2.>إعداد المنطقة الزمنية: يمكن تعيين الفرق الزمني، في وضع التشغيل، الضغط على الزر لفترة طويلة (MODE) لمدة 3S ثانية، في هذا الوقت ترى ساعة الشاشة المومض الرقمي،يشير إلى أنك دخلت وضع ضبط الساعة، كل ضغط قصير (المقبل) مرة واحدة لإدخال الدقيقة، المنطقة الزمنية، المنطقة الزمنية الافتراضية 08, الضغط قصير (+ / -) مفتاح لتعيين المنطقة الزمنية، بعد إعداد المنطقة الزمنية،اضغط على الزر (MODE) لثلاث ثوانٍ لتحفظ وإخراج لإكمال الإعداد.3.>إعداد وإلغاء الإنذار: في وضع التشغيل، اضغط واحتفظ زر (MODE) لمدة 3S ثانية في هذا الوقت، يمكنك أن ترى ساعة الشاشة المضيئة الرقمية،يشير إلى أنك دخلت وضع ضبط الساعة، كل ضغط قصير (المقبل) زر يتوافق مع الدقيقة، المنطقة الزمنية، ساعة المنبه، الساعة، حدد الساعة والدقيقة لضبط ساعة المنبه، الضغط قصير على (+ / -) زر لاستكمال الإعداد،يجب أن تضغط ساعة الإنذار على زر (SET/HISTORY) لتروا رمز ساعة الإنذار، يبدأ تأثير إعداد رمز ساعة المنبه، ويمكن أيضا إلغاء رمز ساعة المنبه في هذا الوضع. إذا فشل ساعة المنبه،اضغط و امسك زر (MODE) لمدة 3 ثواني لحفظ الخروج لإكمال الإعداد.4.>إعداد التاريخ: في وضع التشغيل، اضغط واحتفظ بالضغط على زر (MODE) لمدة 3S ثانية، في هذا الوقت يمكنك أن ترى رقم ساعة الشاشة يلمع، مما يشير إلى أنك دخلت وضع الإعداد،ثم اضغط على زر (MODE) بمجرد أن يلمع التاريخ ويدخل وضع تعيين التاريخ، كل ضغط قصير (NEXT) يتوافق مع السنة والشهر واليوم الذي سيتم تعيينه، الضغط القصير على الزر (+/-) لإكمال الإعداد،واضغط واحتفظ بالضغط على زر (MODE) لمدة 3S ثانية لحفظ والخروج لاستكمال الإعداد.5.>إنذار درجة الحرارة وإعداد الوحدة: في وضع التشغيل، اضغط واحتفظ بالضغط على زر (MODE) لمدة 3 ثوان، وشاهد ساعة الشاشة تضيء رقميا في هذا الوقت،يشير إلى أنه دخل وضع الإعداد؛ كل ضغط قصير (MODE) زر سيتم تحويل إلى التاريخ يلمع --- درجة الحرارة يلمع، تتوافق مع درجة الحرارة يلمع،كل ضغط قصير على الزر ( NEXT) للتبديل بين إنذار الحرارة العالية--- إنذار الحرارة المنخفضة--- عرض الحرارة القصوى --- عرض الحرارة الدنيا --- تحويل وحدة الحرارة.إعدادات الاختيار المقابلة مثل: الإنذار العالي --- الإنذار المنخفض --- الوحدة (°C / °F) ، اضغط على الزر (+ / -) ليكمل الإعداد ،يحتاج جهاز الإنذار إلى الضغط القصير على مفتاح (SET/HISTORY) لرؤية رمز ساعة الإنذار، عرض رمز ساعة المنبه إعداد يبدأ في التأثير، في هذا الوضع يمكن أيضا إلغاء رمز الإنذار، إنذار غير صالحة، الضغط على الزر لفترة طويلة (MODE) لمدة 3S ثانية لحفظ والخروج لاستكمال الإعداد.
تعليمات التجميع
1.تركيب المنتج:افتح الصندوق، وأخرج ملحقات المنتج، حزمة الملحقاتتحميل نصف الدائرة من معيار سرعة الرياح في اتجاه نصف الدائرة من العمود، وقفل المسامير (انظر الشكل A بعد التثبيت).(تم قفل المسامير مسبقًا في المصنع ، وتقدم قطع الغيار PA2.3 * 8mm مسبقًا في حزمة الملحقات)
مصدر طاقة المنتج: قم أولاً بتثبيت بطارية (وحدة داخلية) أو مصدر طاقة USB، ثم قم بتثبيت بطارية (وحدة خارجية) ؛
ب. اتصال المنتج: تبدأ الوحدة الداخلية بالبحث عن إشارات، ويتم الاتصال بنجاح خلال 3 دقائق.والآلة الداخلية سوف تعرض درجة الحرارة والرطوبة من الوحدة الخارجيةإذا فشل البحث، اضغط على أي مفتاح من مفاتيح الوحدة الداخلية لبدء البحث (أو إيقاف تشغيل الكهرباء وإعادة تشغيلها)
(بموجب إرشادات تشغيل 9 أجهزة تحكم) ؛
أداء طبيعي: أي أنه يمكن تثبيته واستخدامه كوحدة ثابتة في الهواء الطلق.
6- تركيب المنتج وتثبيته:
a. هناك إشارة N وعلامة السهم على غلاف المنتج، والتي تتوافق مع الاتجاه الإيجابي لتركيب N أثناء التثبيت.
(ب) تحتوي الغلاف العلوي لللوحة الشمسية على كلمة (S) ، ويتم وضع التركيب في الاتجاه الإيجابي لـ (S) ، بحيث يمكن للطاقة الشمسية تحويل الطاقة الكهربائية بشكل أكثر فعالية.
c. تركيب القاعدة، يمكن تثبيته في الجزء السفلي أو الجانبي، 4 مسامير KA4.0*40mm؛
d. تعيين القاعدة: تحقق من توازن المستوى.
خطوات استخدام المنتج ((خطوات متتالية)
1.>افتح الحزمة، وأخرج المنتج والاكسسوارات، وجمع أكسسوارات الوحدة الخارجية، (وفقا للمحتوى السادس، تم إكمال تعليمات التجميع).
2. قم بتثبيت بطارية الوحدة الداخلية أو مصدر الطاقة USB ، ثم قم بتثبيت بطارية الوحدة الخارجية.
3. وحدة الداخلية تبدأ في البحث عن الإشارة، والاتصال ناجح في غضون 3 دقائق، و الآلة الداخلية سوف تعرض درجة الحرارة والرطوبة من وحدة الخارجية.
5إذا كان هناك خلل في اختبار المنتج، كرر العملية وفقا لمحتويات الدليل، أو انظر الملاحظة العاشرة.
6إذا كان أداء الاختبار للمنتج طبيعيًا ، فيمكن تثبيته وتثبيته.
a. يمكن لوظيفة الداخل استلام بيانات الوحدة الخارجية، ويتلقى المنتجها بشكل طبيعي.
